一把汽车座椅，要在海南的烈日下不变形，也要在漠河的寒冬里不卡顿。如何验证？
答案是：把它塞进高低温试验箱，模拟-40℃到+80℃的极端环境，反复施加几十万次载荷循环。而在箱体深处，默默承受这一切的，正是那台不知疲倦的高低温伺服电机。
01
项目背景
项目信息
客户类型
专注于汽车零部件可靠性检测的第三方服务机构
项目名称
汽车座椅疲劳测试
方案配置
森远达 SYDL130 系列高低温伺服电机 + EHSD20 系列伺服驱动器
测试标准
QC/T 740、GB 15083、ECE R17

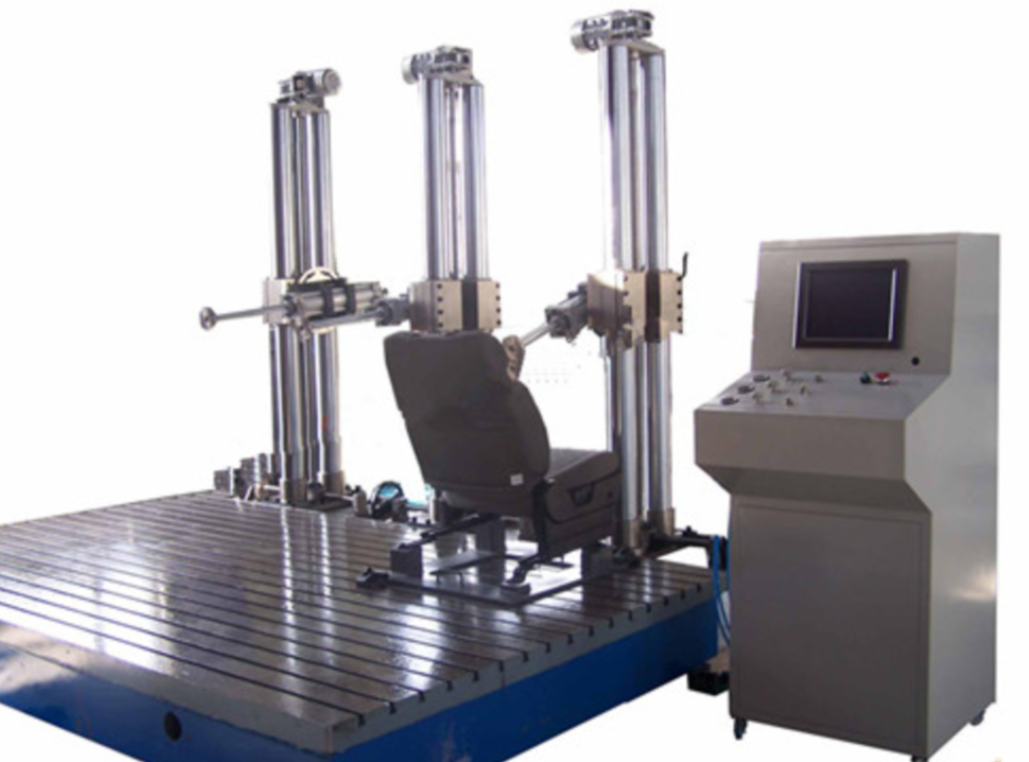

汽车座椅疲劳测试要求概述
🔸入座循环耐久：模拟人体反复落座，循环次数通常要求≥100,000次
🔸调节机构耐久：滑轨、调角器各完成数万次往复，记录锁止力矩、间隙、噪音
🔸温度循环测试：-40℃~+85℃高低温交变下同步疲劳加载
🔸多环境耦合：高低温交变、湿热、振动耦合耐久循环
电机需在-40℃~+80℃下连续完成几十万次往复运动而不出现性能衰减，对耐温性、耐久性和控制精度要求极高。
02
技术挑战：电机为何”扛不住”
汽车座椅疲劳测试的核心设备是高低温环境试验箱+ 疲劳加载机构。电机安装在试验箱内部，直接驱动加载机构，长期暴露于极端温度下：
高温考验
+80℃下磁钢退磁风险加大，润滑脂变稀流失，绝缘加速老化
低温考验
-40℃下轴承油脂凝固、材料变脆，启动扭矩骤降
长周期循环
单次测试动辄几十万次循环，连续运行数天至数周
温度交变
热胀冷缩导致结构应力变化，密封件面临考验
普通工业伺服电机往往低温堵转烧毁、高温磁钢退磁。客户此前使用的进口品牌电机采购周期长、价格昂贵、售后响应慢，制约测试产能扩张。
03
森远达高低温伺服解决方案
方案配置
森远达 SENYD
SYDL130 系列
高低温伺服电机
＋
森远达 SENYD
EHSD20 系列
伺服驱动器
>>> 方案设计要点

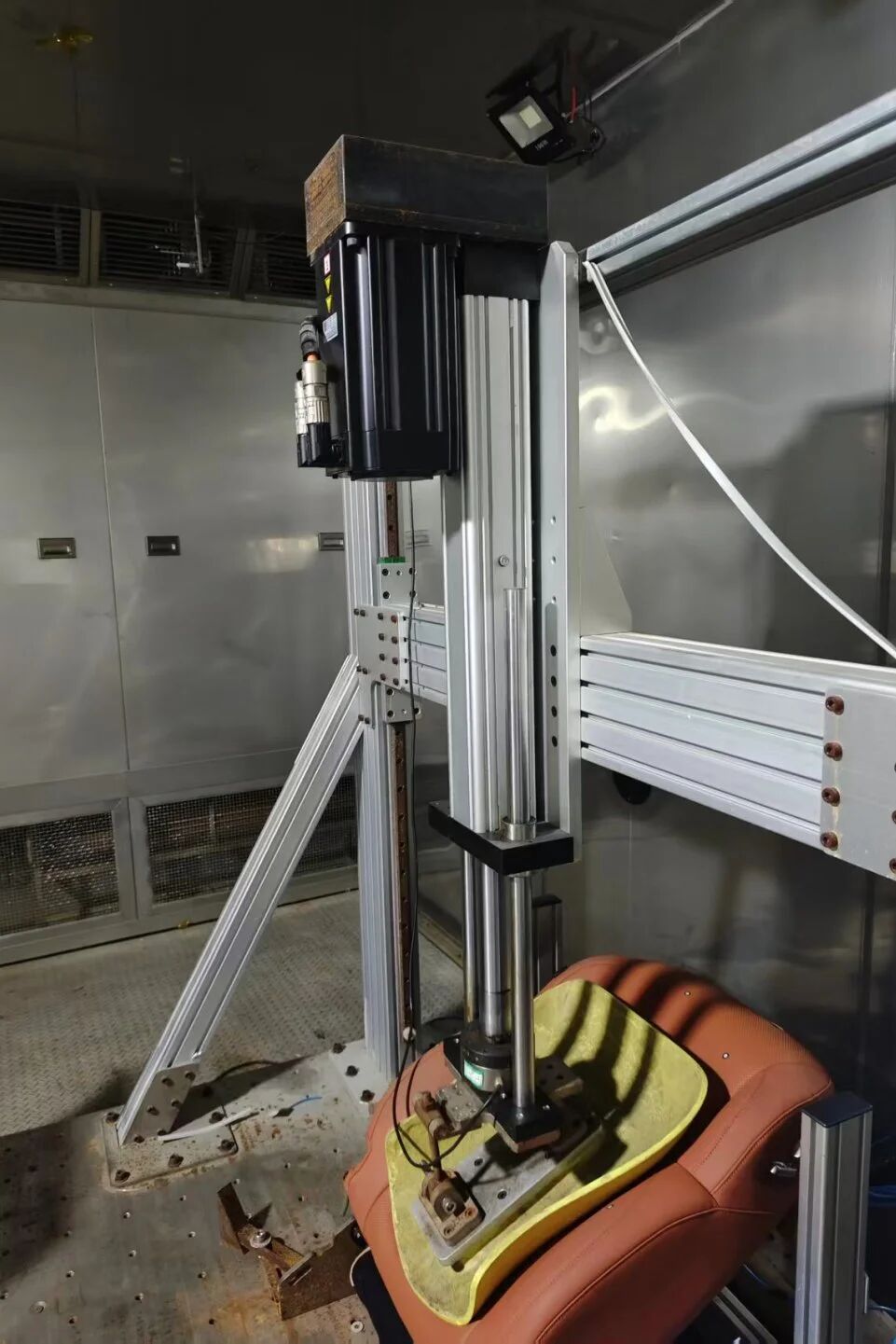

电机置于试验箱内，直接承受-40℃~+80℃环境温度；驱动器置于箱外控制柜，通过线缆连接，实现电流环、速度环、位置环三环闭环控制。
MOTOR
SYDL130系列高低温伺服电机
采用高性能钕铁硼永磁体，高扭矩高功率密度，适用于-40℃~+80℃极端环境下的往复运动应用。
| 参数项 | SYDL130系列 |
| 额定电压 | 380 VAC |
| 额定功率 | 1.00 kW |
| 额定转速 | 2000 r/min |
| 额定扭矩 | 4.78 Nm |
| 额定电流 | 2.7 A |
| 极数 | 10极 |
| 工作温度 | -40℃~+80℃ |
| 防护等级 | F极 |
| 绝缘等级 | IP65 |
▎ 电机核心设计亮点
🔸2000 r/min 低额定转速：相比常规 3000rpm电机，在相同扭矩下转速更低，更适合疲劳测试的往复加载场景，运行更平稳
🔸10极多极设计：低转速下转矩波动更小，扭矩输出更稳定，定位精度更高
🔸5种供电规格全覆盖：220/380VAC + 72/48/24VDC，灵活适配不同测试台位与移动式/便携式设备
🔸130法兰紧凑结构：带制动版本仅9.1KG，便于在试验箱内部署安装，惯量低、响应快
DRIVER
EHSD20系列驱动器
高性能通用型伺服驱动器，本项目选用EHSD20-E型号，支持PROFINET通讯，与西门子PLC无缝对接。核心参数：
| 参数项 | 规格 |
| 载波频率 | 16 KHz |
| 供电电压 | 220VAC / 380VAC |
| 功率范围 | 0.05 kW ~ 37 kW |
| 通讯接口 | 脉冲 / RS485 / PROFINET / CANopen |
| 反馈支持 | 绝对值编码器 / 增量式 / 旋转变压器 / BiSS-C 等 |
| 工作温度 | -40℃~+40℃ |
▎ 驱动器核心功能特性
🔸全闭环控制：电机端+外部编码器双重反馈，消除传动间隙影响，确保加载精度
🔸多段位置控制：内置位置段表，实现复杂疲劳谱的自动循环
🔸电子凸轮：自定义凸轮曲线，模拟真实人体入座的非线性加载轨迹
04
应用效果
方案上线后，SYDL130电机在常温（23℃）、低温（-40℃）、高温（+80℃）三个工况下连续完成多轮疲劳测试，每轮循环数十万次，表现稳定可靠。
>>> 客户反馈要点
① 性能达标：低温启动顺畅，高温扭矩稳定，无退磁或堵转，完全满足工况要求
② 精准控制：PROFINET总线全闭环，加载精度高、测试数据一致性好
③ 高性价比：成本大幅低于进口方案，供货周期从数月缩短至数周，售后72小时现场响应
④ 持续复购：新增测试台位持续重复采购同型号产品
森远达SYDL130高低温伺服电机凭借2000rpm低转速稳定输出、10极低波纹设计、5种供电规格全覆盖，搭配易普森EHSD20驱动器的23位高精度闭环控制，在实际应用中验证了可靠性、精准性与高性价比，是汽车座椅疲劳测试的理想动力方案！
